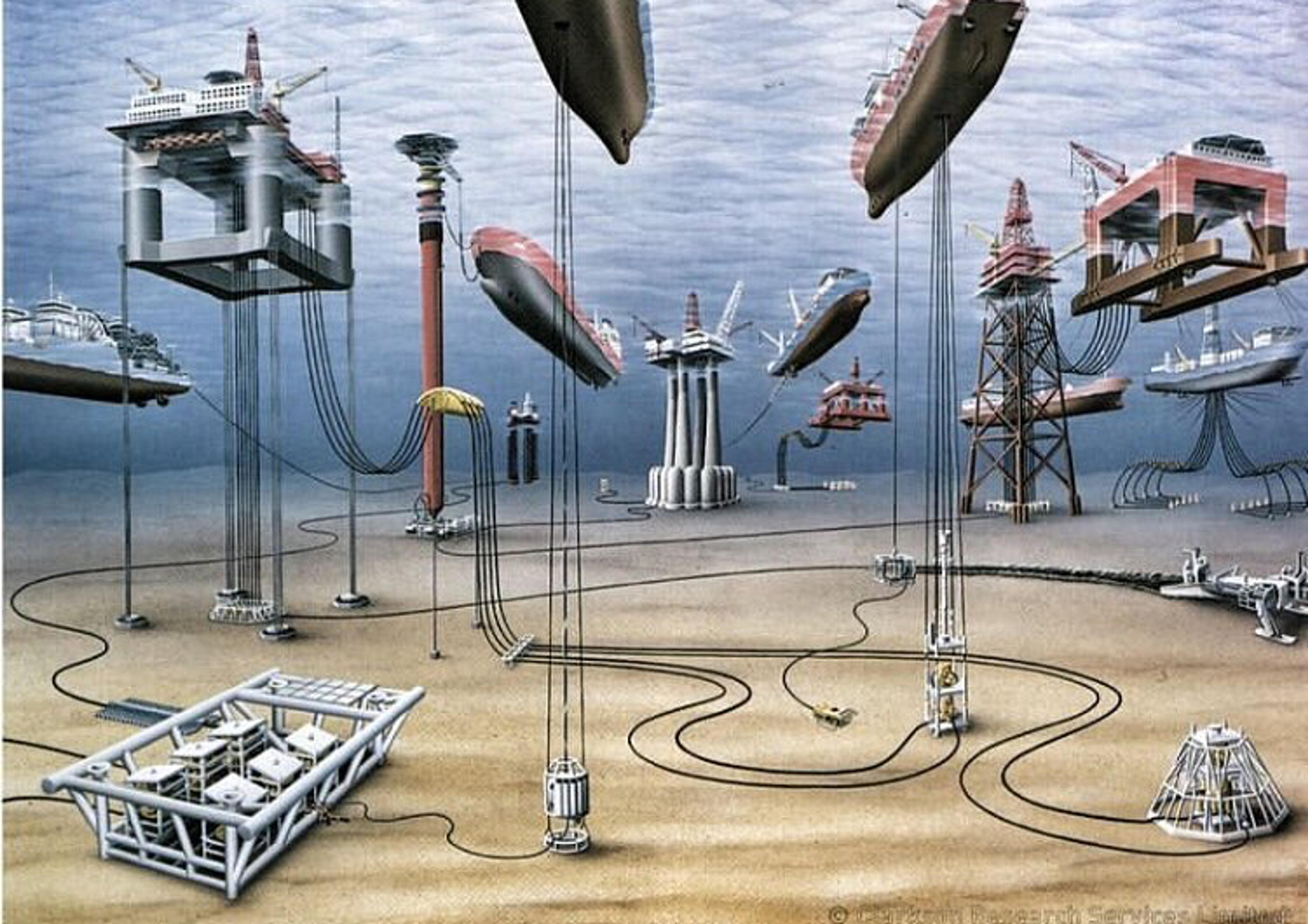

Você conhece os tipos de plataformas que existem?

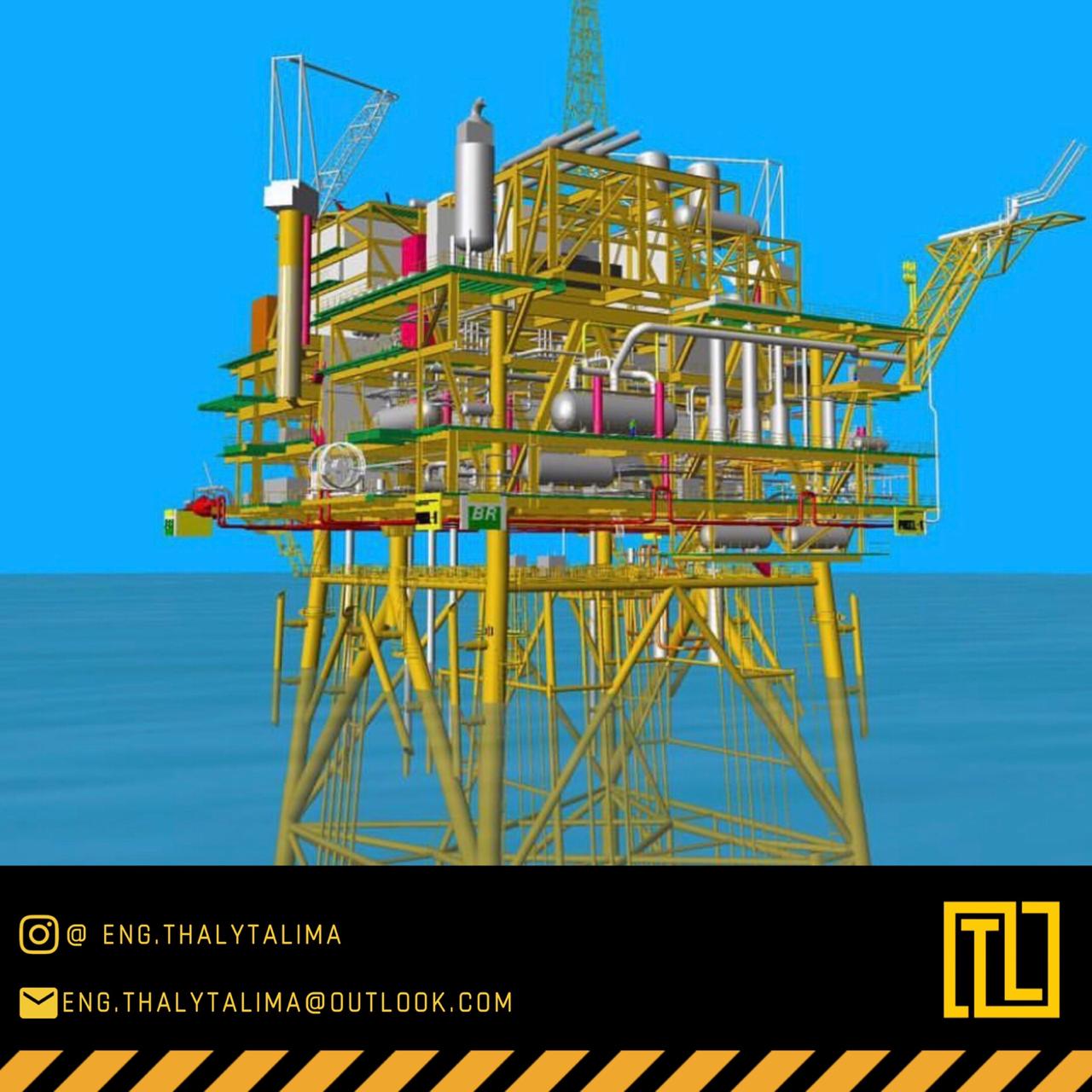

Plataforma Fixa de tipo Jaqueta

•⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Estruturas treliçadas compostas por cimento tubulares de aço, instalação no local de operação com estacas cravados no fundo do mar; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ São estáveis nas piores condições no mar, são utilizadas em campos já conhecidos, onde vamos saber o quanto vai produzir de óleo em determinado tempo; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Empregadas para profundidades entre 10 m e 200m, ou seja, águas rasas; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Não tem capacidade de armazenamento. Os poços podem ser perfurados antes ou depois da instalação da jaqueta, ou seja, pode perfurar com a própria jaqueta, ou perfura com outros tipos e a jaqueta faz a produção.

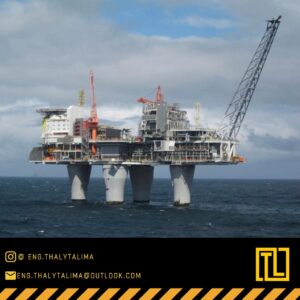

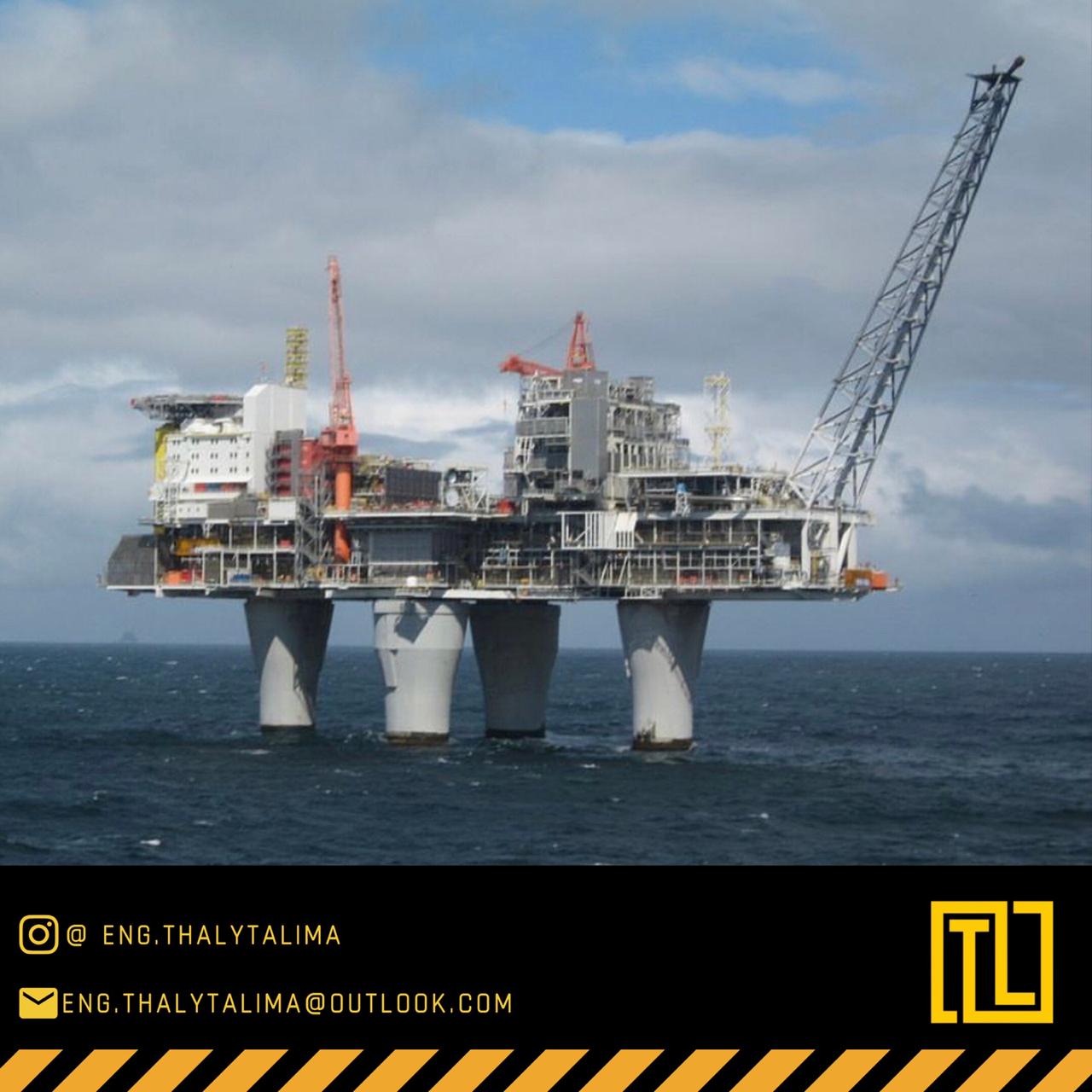

Plataforma Fixa de tipo Concreto

•⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Mesma finalidade das plataformas de aço; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ São construídas em concreto armado em terra, logos após este evento são rebocadas para o mar; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Sao ficadas no fundo do mãe pelo seu próprio peso;

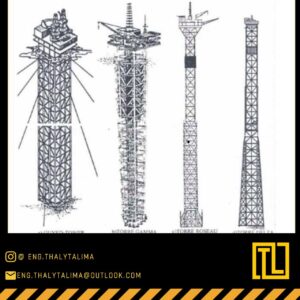

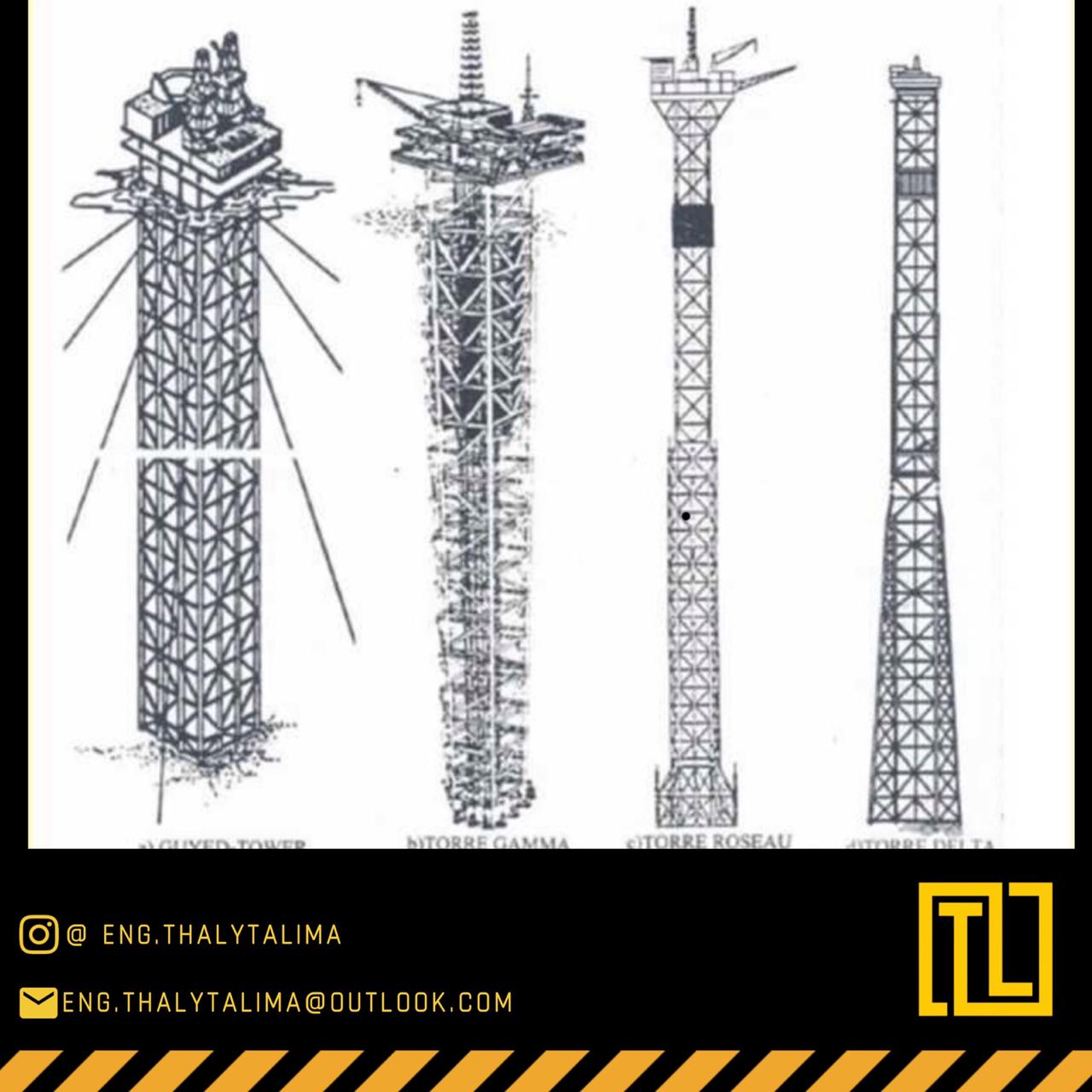

Plataforma Fixa de tipo Torre Complacente

•⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Torre estreita e flexível fixada a uma fundação com pilares capazes de suportar uma superestrutura convencional para operações de perfuração e produção; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Geralmente, são utilizadas em lâminas d’água entre 300 e 600 metros e possui capacidade de suportar grandes forças laterais, graças à possibilidade de deflexões laterais; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Comporta-se como um pêndulo invertido. ⠀⠀

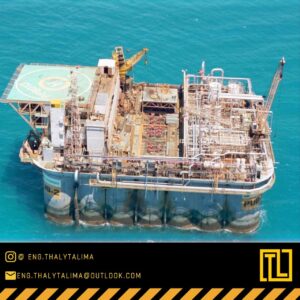

Plataforma Submersível

•⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Estrutura montada sobre um flutuador; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀               Utilizadas em águas rasas (cerca de 30m) e calmas, com o fundo de apoio macio pouco acidentado; •                                          Deslocadas por Rebocadores; •                                          Ao chegar na locação são lastreadas até seu casco atingir o fundo do mar. ⠀⠀

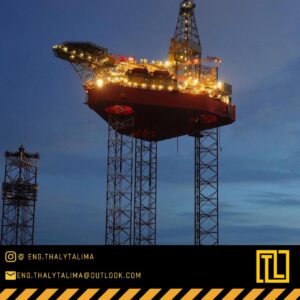

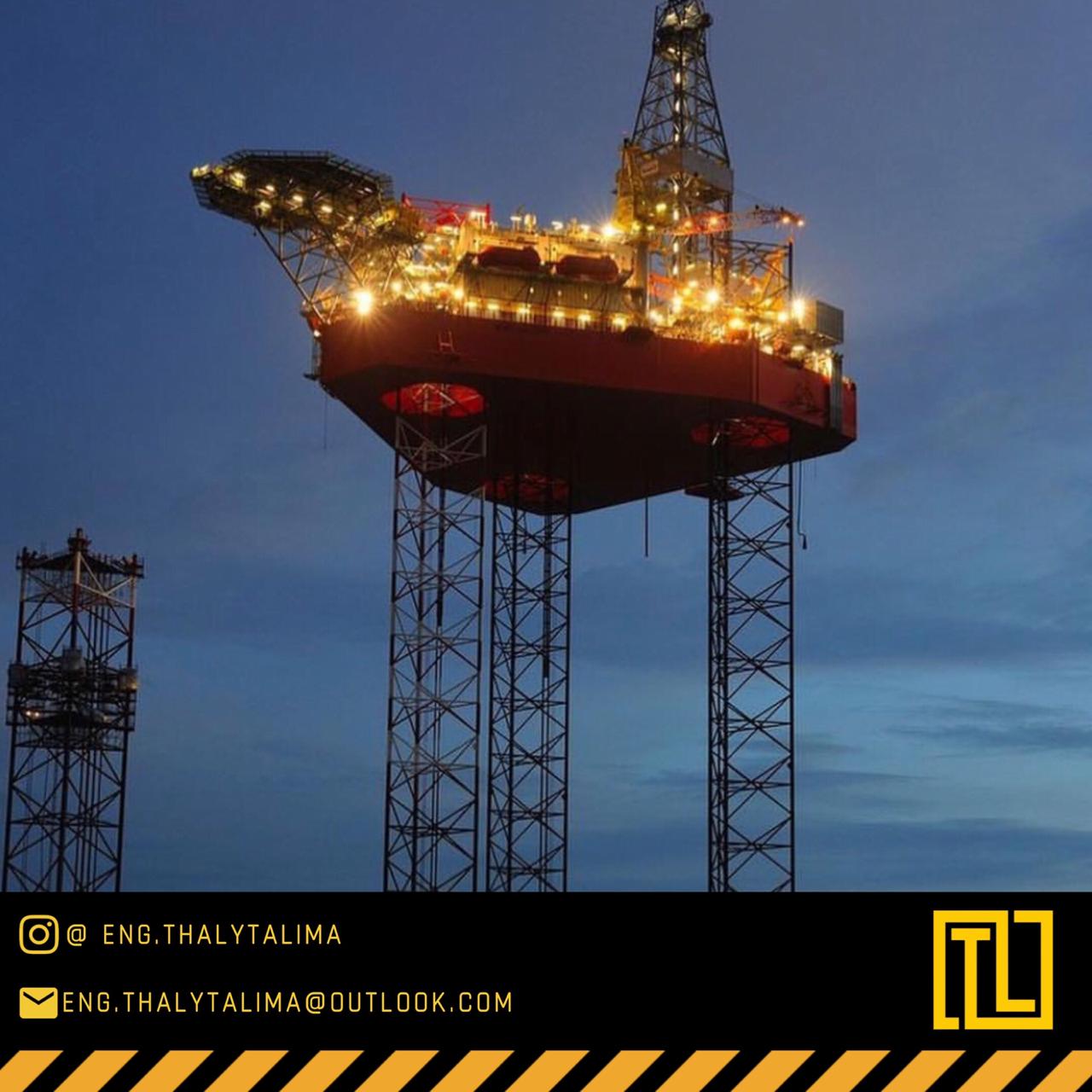

Plataforma Auto-Elevatória ou Jack up:

•⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Plataformas móveis, de casco flutuante, rebocadas até seu local de operação. Lâmina d’água de 100 até 150m e tem baixo custo; •                                           Plataforma de perfuração fixa não afetada pelas condições climáticas, permite posicionamento em áreas com restrições no fundo do mar; •⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀              As sapatas que são suas pernas podem ser individuais ou estruturas únicas para todas as pernas, capaz de distribuir melhor as tensões em solo mais frágeis; •                                          BOP e sistema de cabeça de povo na superfície da sonda. Completação seca pq apresenta baixa complexidade nos equipamentos; •                                         MOVIMENTAÇÃO: Balsa é deslocada por um rebocador ou propulsão própria; FIXAÇÃO: As suas pernas são acionadas mecanicamente ou hidraulicamente até atingir o solo marinho e se elevarem acima do nível do mar ⠀⠀⠀⠀

Plataforma Pernas Tensionadas (TLP) ou Tension Leg Platform:

•⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀ Plataforma flutuante é ancorada por tração de estruturas tubulares e cabos especiais fixados ao fundo do mar por estacas e mantidos esticados pelo excesso de flutuação da plataforma; •                                           Não necessita de compensador de movimentos, pois permanece presa; •                                           Possui sistema de produção e armazenamento; •                                           Atuam em lâminas d’água de até 1.200m. •                                           Alta estabilidade; ⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀
